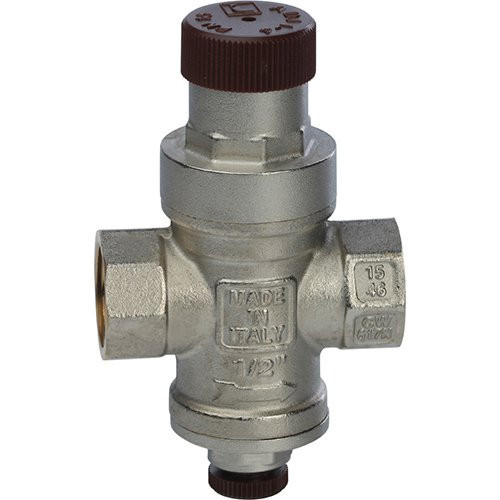

Редуктор давления MINIBRASS 1/2" Itap

Инструкция по установке

1. Перед установкой редукционного клапана откройте все выпускные отверстия для промывки системы и воздух остался в трубопроводе.

2. Установите запорные клапаны вверх и вниз по течению для облегчения обслуживания.

3. Для правильного направления потока используйте стрелку на корпусе.

4. Клапан уменьшения давления ITAP можно установить в или вертикальный или горизонтальный тубопровод. Это может быть установленный также вверх ногами.

5. Статья 361 оснащен резьбовым соединением подходит для манометра. Возможно вывинтите штепсельную вилку сделанную нейлоном PA6 для того чтобы установить манометр в Размер¼”. Таким положение, манометр показывает давление на выходе из редукционного клапана.

6. Весь ряд клапанов уменьшения давления ITAP испытан и отрегулирован с идущим дальше по потоку давление 3 бар. Можно изменить давление с помощью регулировочного устройства.

7. Окончательная настройка редукционного клапана должна проводиться с заполненной Частная воды система и все выходы отключения. Давление в верхней части потока должно быть по крайней мере 1 бар более высоко чем отрегулированное давление.

Технические характеристики Максимальное входное давление 15 бар Выходное давление может быть выставлено от 1 до 4 бар Заводская установка 3 бар Максимальная рабочая температура 80°С Минимальный перепад давления 1 бар Размеры 1/2" ISO 228 Корпус никелированная латунь CW617N Крышка нейлон Заглушка нейлон Внутренний компонент латунь CW614N Мембрана латунь CW614N Прокладки NBR 70 SH
