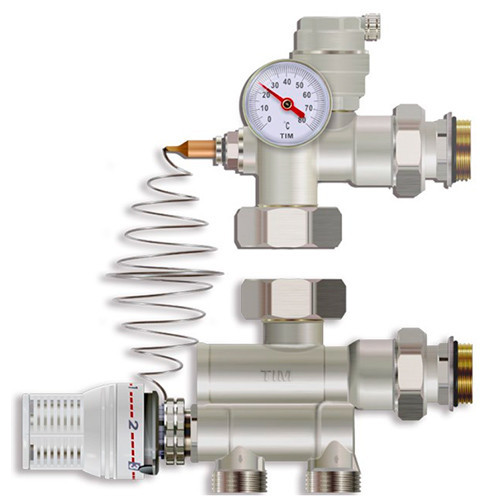

Насосно-смесительный узел JH-1036 Tim

В системе напольного отопления насосно-смесительный узел обеспечивает приготовление теплоносителя с температурой, пониженной до заданного значения (в диапазоне от 20 до 60 °С), а также его циркуляцию в контурах теплого пола. Узел позволяет осуществлять гидравлическую увязку первичного и вторичного контуров, регулировать температуру и расход теплоносителя в зависимости от требований пользователя. Узел оснащен всей необходимой арматурой и контрольно-измерительными приборами и может размещаться в коллекторном шкафу. Корпус и детали узла выполнены литьем из качественной сантехнической латуни и никелированы. Материал уплотнений – эластомер EPDM. Узел рассчитан на работу в системах с максимальной температурой теплоносителя в первичном контуре 90 °С и давлением до 10 бар. Циркуляционный насос приобретается отдельно. Комплектация Насосно-смесительной группы TIM JH-1036 Нижний гидравлический блок, включающий смесительный клапан с байпасным и обратным клапаном Верхний гидравлический блок, включающий автоматический клапан для удаления воздуха 1/2" и контрольный термометр от 0°С до 80°С, крепежная скоба для смесительного узла, термостатическая головка с погружным температурным датчиком.

Технические характеристики Направление отопление Межосевым расстояние 130-180 мм Диаметр подключения 1 1/2" Диапазон регулировки от +20°С до +60°С Диапазон температуры рабочей среды Тр от +5 до +90°С Максимальное рабочее давление PN 10 бар Перемещаемая среда Вода, водный раствор гликолей (до 30%) Пропускная способность Байпас в положении 0- 3.0 м3/час Пропускная способность Байпас в положении 5- 4.8 м3/час
