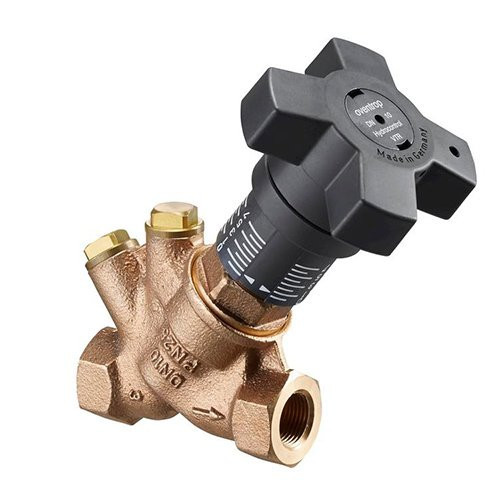

Вентиль регулирующий "Hydrocontrol VTR" Ду 1/2" ВР Oventrop

Регулирующие вентили "Hydrocontrol VTR" Ду15 (1/5" ВР) Oventroр устанавливаются на трубопроводах систем отопления и охлаждения и позволяют произвести гидравлическую увязку трубопроводов между собой.

Гидравлическая увязка осуществляется посредством воспроизводимой предварительной настройки.

Необходимые значения настройки определяются по диаграммам. Все промежуточные значения плавно настраиваются.

Выбранное значение настройки устанавливается на двух шкалах. Регулирующие вентили Oventrop имеют 2 присоединительных отверстия, к которым по выбору, можно подключить шаровой кран F+E, ниппели КИП для измерения перепада давления или закрыть заглушками.

Монтаж регулирующих вентилей возможен как на подающий, так и на обратный трубопровод.

При монтаже обратите внимание, чтобы направление теплоносителя совпадало с направлением стрелки на корпусе и перед арматурой был прямой участок трубопровода длиной L = 3 x Ø, а за арматурой - прямой участок L = 2 x Ø.

Диаграммы расходов действительны для вентилей, установленных на прямом или обратном трубопроводе, если направление теплоносителя совпадает с направлением стрелки на корпусе.

Технические характеристики Макс. рабочая температура 150°С Мин. рабочая температура -20°С Материал корпуса бронза Макс. рабочее давлени 25 бар (PN25) Диаметр подключения 1/2" ВР Поверхность kvs: 3.88 Габариты товара (ДхШхВ) 129х130х70.3 мм Вес 0.6 кг
