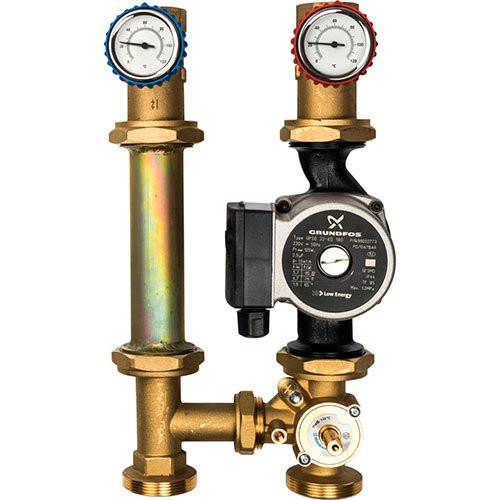

Насосная группа с 3-х ходовым приводным смесителем 1 1/4" с насосом Grundfos UPSO 25-65 39kW Stout

Насосная группа Stout с трёхходовым приводным смесителем поставляется в заводской конфигурации с циркуляционным насосом Grundfos UPSO 25-65 справа и подачей воды вверх. Реверсивная сборка группы (смена расположения подачи и возвратной линии системы) на месте производства работ невозможна.

Смесительный клапан оснащен встроенным регулируемым байпасом, соединяющим возвратную линию системы с направлением смешения. Использование байпаса позволяет делать настройку более стабильной, особенно, когда температура воды, поступающей из теплогенератора, намного выше по сравнению с температурой смешивания (например, твёродотопливный котёл на входе, подогрев системы "тёплого пола" на выходе). При помощи байпаса, часть возвращающейся из системы воды всегда попадает в смешанную, таким образом заставляя сервопривод в большей степени открывать проход горячей линии. Это позволяет избежать полного закрытия линии подачи и ограничить количество включений привода. В случае незначительной разницы между температурой воды, поступающей от котла, и температурой смешанной воды, можно выполнить регулировку только через байпас при полностью закрытой холодной линии смесительного клапана;

Для настройки смесительного клапана необходимо:

• Установить стрелку рукоятки в положение 10, то есть в состояние нулевого смешивания (возвратный канал закрыт, линия подачи горячей воды открыта).
• . Включить теплогенератор и обеспечить температуру подачи равную и превышающую требуемую в контуре отопления.
• Включить насос группы.

Технические характеристики Направление отопление
Диаметр подключения 1"
Наличие насоса Grundfos UPSO 25-65
Максимальное рабочее давление 10 бар
Максимальная рабочая температура 110°С
Рабочая среда вода или водный раствор гликолей
Диапазон температуры рабочей среды Тр от +5 до +90°С
Условная пропускная способность смесительного клапана Kvs 18 м3/час
