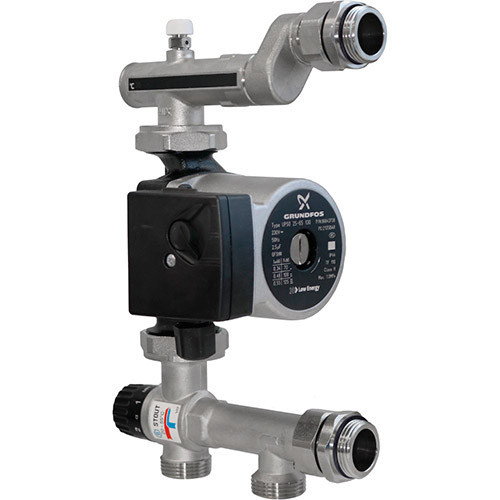

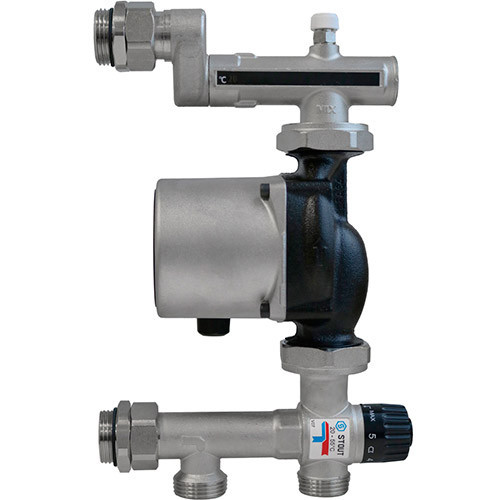

Насосно-смесительный узел с термостатическим клапаном 20-55°C, с насосом Stout

Насосно-смесительный узел с 3-х ходовым термостатическим клапаном STOUT - изделие полной заводской готовности. Предназначен для обеспечения циркуляции и поддержания температуры подающего теплоносителя на постоянном уровне 20-55°С в низкотемпературных системах отопления типа «теплый пол». Для удобства подключения к коллекторным блокам с разным межосевым расстоянием, узел оборудован подвижным эксцентриком, для повышения безопасности предусмотрена возможность установки термостата.

Насосно-смесительный узел с 3-х ходовым термостатическим клапаном оснащен встроенным термочувствительным жидкокристаллическим термометром, кристаллы которого меняют цвет при изменении температуры теплоносителя.

Эксцентриковый фитинг, устанавливаемый на подающей трубе, позволяет:

• Производить установку группы полностью в вертикальном положении. Таким образом, трубы, идущие от первичного контура, могут быть легко подключены к группе
• Производить быструю перестановку группы. При изменении положения группы справа налево необходимо только повернуть эксцентриковый фитинг для соединения коллекторов, удерживая группу в полностью вертикальном положении
• Производить подключение коллекторов с межосевым расстоянием от 200 до 211 мм.

На подающем трубопроводе предусмотрено отверстие с резьбой M4 для подключения дополнительного термостата безопасности.

Узел может поставляться как в комплекте с насосом Grundfos UPSO 25-65/130, так и без него. Во втором случае возможно использование любого другого насоса с соответствующими характеристиками, строительной длиной и наружной резьбой под гайки для присоединения насоса к деталям узла.

Технические характеристики Максимальное рабочее давление PN 10 бар
Рабочая среда Вода, водный раствор гликолей (до 30 %)
Диапазон температуры рабочей среды Тр 5-90°С
Условная пропускная способность термостатического клапана Kvs 3.2 м3/час
Диапазон температурной настройки термостатического клапана от +20 до +55°С
Заводская настройка термостатического клапана 20°С
Точность регулирования температуры +/- 2°С
Резьба присоединительных патрубков UNI ISO 228/1
Жидкокристаллическая шкала термометра 20-60°С
Температура транспортировки и хранения от +20 до +50°С
Средний срок службы 10 лет
