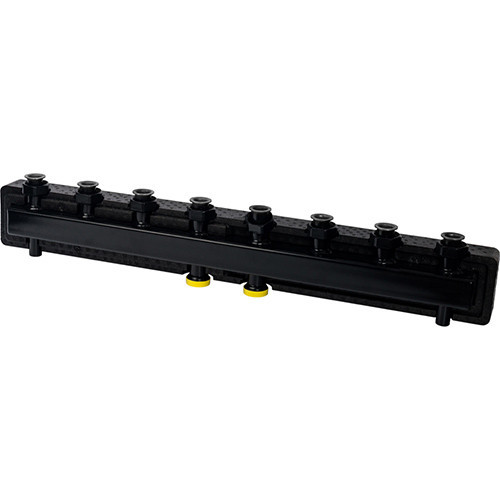

Коллектор для котла 4 отопительных контуров DN 25 Stout

Стальной распределительный коллектор с верхним расположением выходных патрубков предназначен для пропорционального распределения тепловых потоков.

Распределительный коллектор STOUT представляют собой одну стальную коробчатую трубу прямоугольного сечения вместо обычно двух, к которой снизу и сверху соосно приварены парные патрубки (входные и выходные). Внутри трубы выполнены фигурные перегородки для разграничения прямого и обратного потоков теплоносителя и организации распределения его между всеми выходными патрубкам коллектора. Зигзагообразная форма перегородок позволила расположить патрубки вдоль одной оси коллектора.

Верхние патрубки коллектора оснащены накидными гайками для обеспечения быстрого соединения, как правило, с насосными узлами гидромодуля, а нижние – имеют наружную резьбу. Коллектор имеет нижнее расположение входных и верхнее выходных патрубков. Технические характеристики Номинальный диаметр DN 25 мм Количество выходных патрубков 4 пар. Номинальное давление 4 бар Рабочая температура среды 110°C Предельный расход теплоносителя 3 м3/ч Размер присоединительной резьбы патрубков Верхних -G1 1/2"(ВР)
Нижних - G1 1/2"(НР)
Коллектор Сталь S235 Теплозащитный кожух Пенополиуретан EPP Накидные гайки Латунь Прокладки EPDM Кронштейны Сталь
