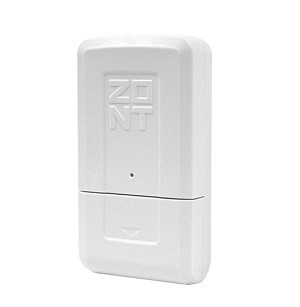

Универсальный адаптер цифровых шин (ECO)

Подходит для всех термостатов и контроллеров, кроме Zont LITE.
Предназначен для обмена данными по цифровой шине электрическим или газовым котлом, поддерживающим один из цифровых интерфейсов:
● OpenTherm (стандартный цифровой интерфейс газовых и некоторых эл. котлов)
● E-Bus (оригинальный цифровой интерфейс котлов Vaillant и Protherm)
● BridgeNet (оригинальный цифровой интерфейс котлов Ariston серии Net)
● Navien (оригинальный цифровой интерфейс котлов Navien)
● BSB (котловой интерфейс автоматики Siemens котлов BAXI LUNA Platinum+ и BAXI LUNA Duo-tec MP/MP+). Для подключения адаптера к некоторым котлам BAXI (ECO 4s, ECO 5 COMPACT, ECO FOUR, ECO Home, FOURTECH, MAIN-5, MAIN FOUR) необходим разъем MHU-02 (приобретается отдельно)

Функциональные возможности универсального адаптера цифровых шин ECO

• Применяется только с автоматикой Zont и может быть подключен к ней двумя способами:
  - по цифровому интерфейсу K-Line,
  - по цифровому интерфейсу RS-485.
• Автоматически определяет тип цифровой шины котла и обеспечивает обмен данными между его электронной платой и автоматикой Zont:
  - с котла считываются технические параметры его работы и сервисные установки;
  - на котел передаются уставка теплоносителя и целевая температура горячей воды контура ГВС.
• Контроль состояния и управление работой котла через веб-сервис и мобильное приложение:
  - отображение и контроль текущего состояния котла, его рабочих параметров
  - отображение и контроль текущей и целевой температуры в помещении (теплоносителя)
• Оповещение владельца котла:
  - при отклонении текущей температуры от заданных режимом работы пороговых значений
  - при аварии и неисправности котла
  - при неисправности подключенных датчиков температуры
• Запись и хранение истории событий (за последние 3 месяца):
  - время работы котла и мониторинг измеряемых температур
  - время появления аварий и ошибок в работе котла
  - время пропадания и восстановления основного напряжения питания
  - время входящих звонков и текст входящих СМС-сообщений
  - дата обновления ПО и номер текущей версии ПО
• Набор доступных для считывания рабочих параметров цифровой шины котла и отображение их значений в сервисе Zont зависит от марки и модели котла. Контролируются:
  - фактическая температура теплоносителя
  - фактическая температура ГВС
  - сервисные значения диапазона работы котла на Отопление и ГВС
  - фактический уровень модуляции горелки
  - фактической значение давления теплоносителя
  - температура обратного потока
  - заданные значения температур теплоносителя и ГВС
  - признаки работы котла на отопление и ГВС

Особенности использования

При управления котлом через Адаптер цифровых шин рекомендуется на котле устанавливать максимальные значения для температуры теплоносителя и ГВС. Установка выполняется через сервисное меню котла.
Включение питания котла нужно выполнять только после подключения Адаптера к плате котла и включения основного питания прибора автоматики 2ОМТ.
Универсальный адаптер обеспечивает обмен данными только с одним котлом.
При необходимости управления несколькими котлами требуется одновременное подключение нескольких универсальных адаптеров к прибору автоматики Zont:
- H-1, H-2, H-1V, SMART - не более 1
- SMART NEW, H-1V NEW - не более 1
- Н-1V.02 (01) - не более 1
- SMART 2.0 - не более 1
- H700+ PRO - не более 1
- H1000+ PRO - не более 2 (не более 2 котлов в управлении контроллера)
- H1000+ - не более 2 (не более 2 котлов в управлении контроллера)
- Н2000+ и H2000+ PRO - программные ограничения отсутствуют
Длина линии связи Адаптер - Котел допускается до 20-30 метров.
Длина линии связи Адаптер – Zont (расстояние зависит от типа используемого интерфейса):
- по RS-485 – до 200 метров,
- по K-Line – до 10-12 метров.
Рекомендуемый диаметр провода подключения – не менее 0,5 мм. Для подключения по интерфейсу K-Line лучше использовать экранированный кабель.

Подключение универсального адаптера к контроллерам Zont Н700+ PRO, Н1000+ PRO, Н2000+ PRO по интерфейсу RS-485
