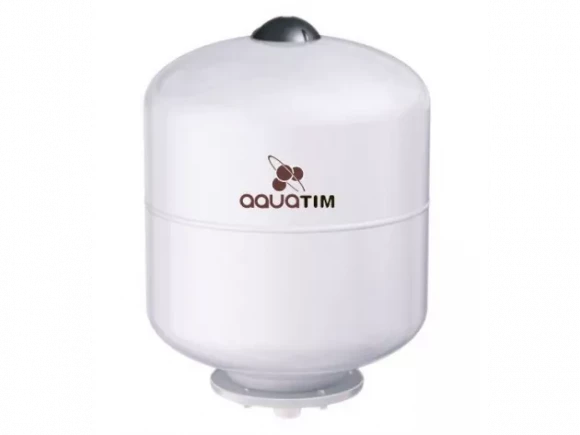

Бак расширительный для ГВС 5 л, вертикальный TIM

Расширительный бак — элемент системы отопления, предназначенный для приёма избытка воды, возникающего при её тепловом расширении в результате нагревания.

Внутреннее пространство всех элементов системы отопления (трубопроводов, отопительных приборов, арматуры, оборудования и т. д.) заполнено водой. Получающийся при заполнении объём воды в процессе эксплуатации системы претерпевает изменения: при повышении температуры воды он увеличивается, при понижении — уменьшается. Соответственно изменяется внутреннее давление. Однако эти изменения не должны отражаться на работоспособности системы отопления и, прежде всего, не должны приводить к превышению предела прочности любых её элементов. Поэтому в систему водяного отопления вводится дополнительный элемент — расширительный бак.

Расчёт расширительного бака

Полезный объём расширительного бака должен соответствовать увеличению объёма воды, заполняющей систему отопления, при её нагревании до средней расчётной (предельной) температуры. Увеличение объёма воды в системе отопления составит:

,

где — общий внутренний объём арматуры, труб, отопительных приборов и теплообменника системы отопления или, что то же, объем воды в системе при начальной температуре;
— среднее значение коэффициента объёмного расширения воды, возрастающее с увеличением температуры;
— изменение температуры воды от начальной до средней расчетной.
