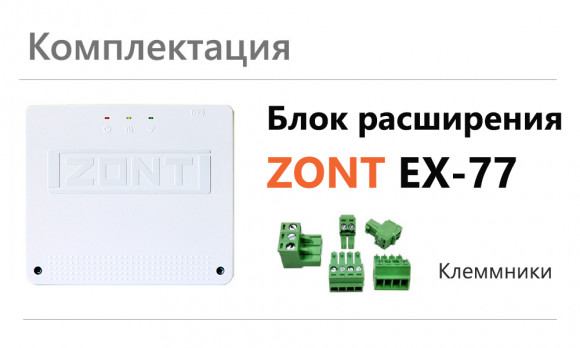

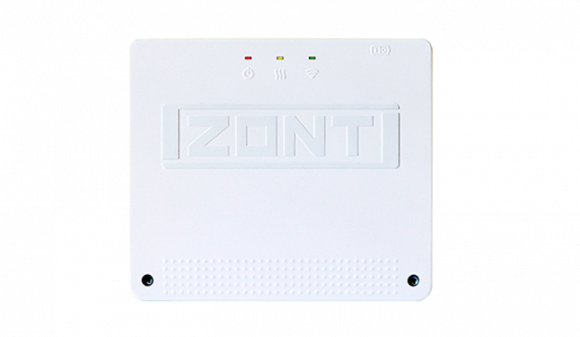

Блок расширения ZONT EX-77 Climatic 1.3

На объектах с многоконтурной системой отопления для увеличения аппаратных возможностей Регуляторов ZONT Climatic 1.3 / ZONT Climatic.V2 и контроллера STOUT Thermatic 3001 применяются специальные блоки расширения ZONT EX-77. Максимальное количество подключаемых блоков расширения к основному – 5. Таким образом система отопления и горячего водоснабжения, реализованная с автоматическими Регуляторами ZONT Climatic 1.3 / ZONT Climatic.V2 и контроллером STOUT Thermatic 3001, может включать до 16 управляемых контуров.

Обмен данными БР с основным прибором осуществляется посредством интерфейса RS-485. Максимальная длина линии RS-485 — не более 200 метров.

2 дополнительных управляемых контура

Подключение блока расширения ZONT EX-77 к Регуляторам ZONT Climatic 1.3 / ZONT Climatic.V2 и контроллеру STOUT Thermatic 3001 увеличивает систему отопления на 2 управляемых прямых/смесительных контура. После подключения блока расширения дополнительные контура автоматически отображаются в личном кабинете веб-сервиса.

6 релейных входов

Блок расширения имеет 6 релейных входов. Они используются для прямого управления различными исполнительными механизмами.

Цифровые датчики температуры

Для мониторинга температуры и применения ее значений в алгоритме управления системой отопления объектов, расположенных на большом удалении от основного прибора реализован дополнительный интерфейс 1-Wire, контролирующий цифровые датчики температуры.

Цифровые проводные датчики температуры, подключенные к блоку расширения, будут отображаться в веб-интерфейсе и мобильном приложении таким же образом, как и для основного прибора – без указания наименования БР, к которому эти датчики подключены.

2 входа могут быть использованы для подключения датчиков NTC.
