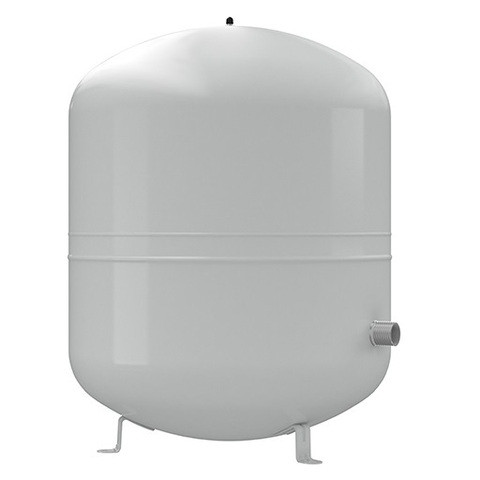

Мембранный расширительный бак Reflex N 80 литров на ножках

Расширительный бак Reflex NG 80 на ножках (арт. 8001211) представляет собой напорный расширительный бак с незаменяемой мембраной, используемый в закрытых системах отопления и хладоснабжения для компенсации объёма теплоносителя при изменении температуры жидкости (охлаждение или нагрев).

Условия эксплуатации

В качестве рабочей среды допустимо использовать воду и растворы гликолей от до 50% с температурой от 0°C до +70°C. Рабочее давление не должно превышать 6 бар. На заводе мембранный бак заполнен азотом с предварительным давлением 1,5 бара.

При постоянных рабочих температурных нагрузках на мембрану более +70°C и менее 0°C необходимо установить предварительную емкость Reflex V.

Конструкция

Расширительный бак (цилиндрическая ёмкость) разделен мембраной на две части — камеры. Одна часть (воздушная камера) заполнена предварительно закачанным низкоинертным газом — азотом под давлением, другая часть (водяная камера) предназначена для воды.

Расширительный мембранный бак Reflex NG имеет корпус из высококачественной листовой стали, покрыты защитным полимерным слоем, устойчивым к коррозии, воздействию агрессивных сред и перепадам температуры, и окрашены в белый цвет. Корпус бака разделён резиновой мембраной на две камеры: водяную и воздушную.

Принцип работы

При нагреве избыточный объём воды поступает в бак, что приводит к сжатию находящегося по другую сторону мембраны газа. В результате как в самом баке, так и во всей системе незначительно повышается давление, не вызывая срабатывания предохранительного клапана. При охлаждении вода из бака возвращается обратно в систему под давлением со стороны газа.

Герметичность и подвижность мембраны поддерживает одинаковое давление в водяной и газовой камерах, что предохраняет систему от разгерметизации.

Индивидуальные особенности

Мембранный бак для отопелния Reflex NG NG 80 имеет объём 80 литров. Высота бака 565 мм, диаметр 480 мм. Весит бак 9,2 кг.

Монтаж

Расширительный бак подсоединяется к системе отопления с помощью резьбового соединения размером R 1" через запорную арматуру, защищённую от случайного отключения бака от системы. Возможна установка мембранного бака в многокотельной системе как для каждого котла в отдельности, так и для всей системы.
