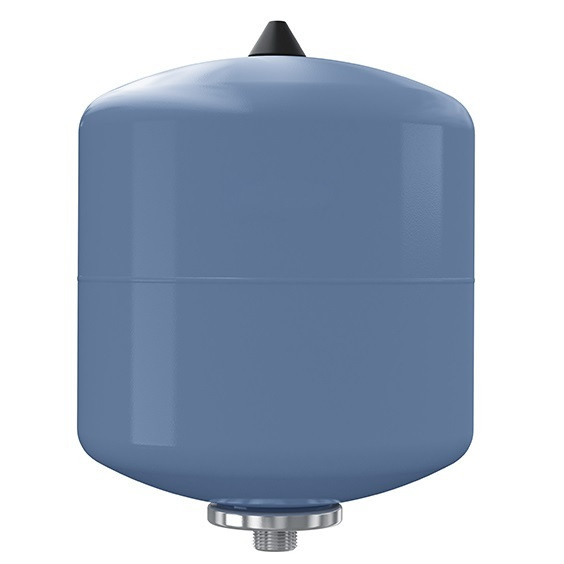

Расширительный мембранный бак для водоснабжения DE 8 л REFLEX

Гидроаккумулятор Reflex Refix DE 8 (арт. 7301000) предназначен для компенсации объёма и гидравлических ударов, для накопления воды или использования в качестве регулирующей ёмкости в системах питьевого водоснабжения, промышленного водоснабжения, в системах пожаротушения, с водонагревательными установками и гидропневматическими аккумуляторами. Идеально подходит для использования в системах водоснабжения с повышенными требованиями к коррозеустойчивости, например в контурах циркуляции рассола в насосных установках.

Условия эксплуатации

В качестве рабочей среды допустимо использовать воду и растворы гликолей от 25% до 50% с температурой от -10°C до +70°C. Рабочее давление не должно превышать 10 бар. На заводе мембранный бак заполнен азотом с предварительным давлением 4 бара.

Конструкция

Корпус бака изготовлен из стали с прочным эпоксидным покрытием. Незаменяемая мембрана выполнена в форме груши в соответствии с DIN EN 13831. Мембрана разделяет бак на две камеры: воздушную (полость между металлическим корпусом и мембраной) и водяную (внутренняя полость самой мембраны). Поверхности бака, контактирующие с водой, защищены от коррозии. Гидроаккумулятор Reflex Refix DE является непроточным.

Индивидуальные особенности

Мембранный бак для водоснабжения Reflex Refix DE 8 имеет объём 8 литров. Высота бака 335 мм, диаметр 206 мм. Весит бак 1,8 кг.

Монтаж

Бак предназначен для настенного монтажа - как вертикального, так и горизонтального. Для настенного монтажа рекомендуется приобрести ленточный хомут (арт. 7611000). Подключение к системе расположено снизу бака и имеет размер 3/4" с наружной резьбой.

• Запрещается вносить изменения в конструкцию и принцип функционирования баков Refix, например, проводить сварочные работы или механически деформировать бак.
• При замене деталей необходимо использовать только оригинальные запасные детали от изготовителя.
• Баки Refix DE не пригодны для масла и для токсичных сред.
• Установка должна производиться в отапливаемом помещении таким образом, чтобы обеспечивалась возможность осмотра со всех сторон, газовый зарядный клапан, запорная и сливная арматура с защитой со стороны подачи воды оставались в свободном доступе, а заводская табличка была хорошо видна.
• Необходим безмоментный, безвибрационный монтаж Refix (без напряжения), недопустимо воздействие дополнительной нагрузки, идущей от трубопроводов или оборудования.
• Запрещается на длительное время устанавливать на навесное крепление мембраны пневматические выключатели и предохранительные клапаны
