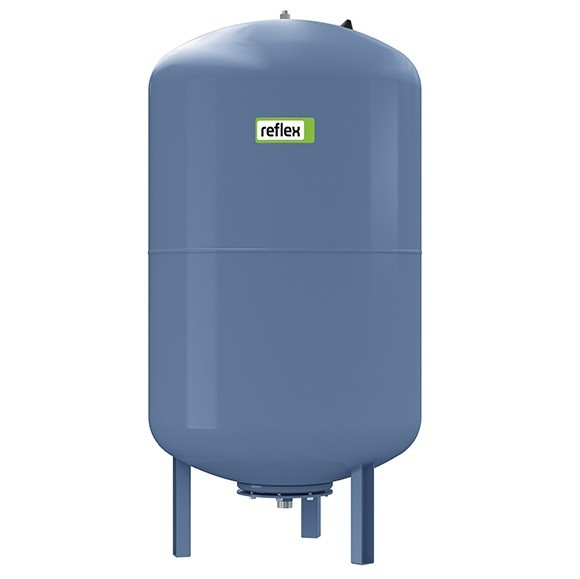

Расширительный мембранный бак для водоснабжения DE 300 л REFLEX

Гидроаккумулятор Reflex Refix DE 300 (арт. 7306800) предназначен для компенсации объёма и гидравлических ударов, для накопления воды или использования в качестве регулирующей ёмкости в системах питьевого водоснабжения, промышленного водоснабжения, в системах пожаротушения, с водонагревательными установками и гидропневматическими аккумуляторами. Идеально подходит для использования в системах водоснабжения с повышенными требованиями к коррозеустойчивости, например в контурах циркуляции рассола в насосных установках.

Конструкция

Корпус бака изготовлен из стали с прочным эпоксидным покрытием. Заменяемая мембрана выполнена в форме груши в соответствии с DIN EN 13831. Мембрана разделяет бак на две камеры: воздушную (полость между

Условия эксплуатации

В качестве рабочей среды допустимо использовать воду и растворы гликолей от 25% до 50% с температурой от -10°C до +70°C. Рабочее давление не должно превышать 10 бар. На заводе мембранный бак заполнен азотом с предварительным давлением 4 бара.

Конструкция

Корпус бака изготовлен из стали с прочным эпоксидным покрытием. Незаменяемая мембрана выполнена в форме груши в соответствии с DIN EN 13831. Мембрана разделяет бак на две камеры: воздушную (полость между металлическим корпусом и мембраной) и водяную (внутренняя полость самой мембраны). Поверхности бака, контактирующие с водой, защищены от коррозии. Гидроаккумулятор Reflex Refix DE является непроточным.

Индивидуальные особенности

Мембранный бак для водоснабжения Reflex Refix DE 300 имеет объём 300 литров. Высота бака 1267 мм, диаметр 634 мм. Весит бак 41,5 кг.

Монтаж

Бак предназначен для напольного вертикального монтажа и снабжён ножками высотой 15 см. Подключение к системе расположено снизу бака и имеет размер 1" с наружной резьбой.

• Запрещается вносить изменения в конструкцию и принцип функционирования баков Refix, например, проводить сварочные работы или механически деформировать бак.
• При замене деталей необходимо использовать только оригинальные запасные детали от изготовителя.
• Баки Refix DE не пригодны для масла и для токсичных сред.
• Установка должна производиться в отапливаемом помещении таким образом, чтобы обеспечивалась возможность осмотра со всех сторон, газовый зарядный клапан, запорная и сливная арматура с защитой со стороны подачи воды оставались в свободном доступе, а заводская табличка была хорошо видна.
• Необходим безмоментный, безвибрационный монтаж Refix (без напряжения), недопустимо воздействие дополнительной нагрузки, идущей от трубопроводов или оборудования.
• Запрещается на длительное время устанавливать на навесное крепление мембраны пневматические выключатели и предохранительные клапаны
